电动翻板阀

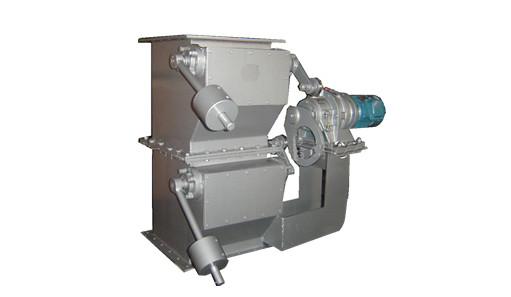

  • 电动翻板阀图片

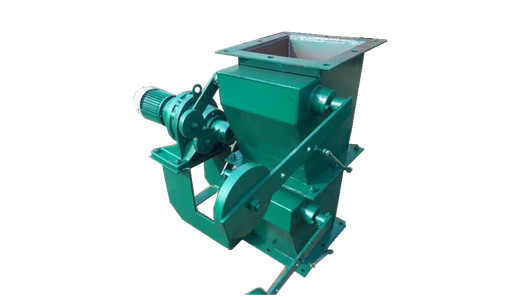

  • 电动翻板阀图片
  • 电动翻板阀侧面图片
  • 电动翻板阀正侧图片

电动翻板阀生产厂家介绍

   【电动翻板阀厂家】北京盛世新科01061220204【10年经验】,专业生产电动翻板阀型号全,电动翻板阀价格合理,质保2年、免费选型设计提供图纸定做快发后快。
   本产品规格有:(单层、双层),法兰连接方式:(方口、圆口),还提供根据尺寸、要求定做。
   电动翻板阀厂家可以根据不同的物料选用设计翻板阀,翻板阀厂家拥有:采购、销售、设计绘图、生产、组装、喷漆等。拥有设备:车床、铣床、剪板机、折弯机、焊接机、卷管机等。翻板阀壳体材质可以选用碳钢和不锈钢材质。
   翻板阀产品系列还有:重锤翻板阀 气动翻板阀

电动翻板阀价格行情

   【电动翻板阀价格】根据法兰连接方式(圆口、方口)、口径大小、规格有(单层、双层)、壳体材质等一些参数影响价格。

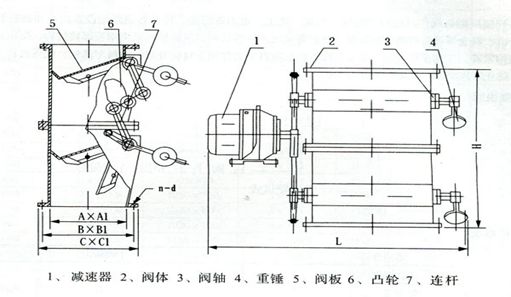

电动翻板阀结构图纸

翻板阀结构图纸图片

电动翻板阀产品详细介绍

   【电动翻板阀厂家】北京盛世新科01061220204【10年经验】,专业生产电动翻板阀型号全,电动翻板阀价格合理,质保2年、免费选型设计提供图纸定做快发后快。
   本产品规格有:(单层、双层),法兰连接方式:(方口、圆口),还提供根据尺寸、要求定做。
电动翻板阀介绍
   翻板阀适用于粉料、颗粒料、小块颗粒料、其密封使用物料来锁气锁风的。适用于工业除尘设备、冶金、电厂、钢厂、化工厂、水泥厂、粮食、等。
电动翻板阀材质
   1、壳体:碳钢焊接(可做不锈钢)2、阀杆:45号钢(可做不锈钢)、3、阀瓣:碳钢板、5、重锤杆:(可做不锈钢)、6、重锤:碳钢、(可做不锈钢)、7、偏心轮:碳钢(可做不锈钢)、8、轴承座:铸铁。

电动翻板阀工作原理

   翻板阀卸料阀开启关闭动作是靠电机驱动,电机头部有个偏心轮,当电机转动时偏心轮也转动,偏心轮压起阀瓣联动杆,联动杆运动把翻板打开卸料,当电机每转一圈,阀瓣就会打开关闭一次,不断的连续工作把料卸完。电机转动可以手动控制,也可以时间控制间断运行,可以满足你卸料需求。

电动翻板阀结构

   1、电机、2、偏心轮、3、阀瓣连杆、4、轴承座、5、翻板、6、翻板阀壳体。

电动翻板阀特点

   1、开闭动作快、行程平稳、没有回锤音。
   2、密封严、锁气锁风好。
   3、好保养、好维护、没故障。
   4、可以间断时间控制运行。

电动翻板阀性能参数

型号 卸灰能力/(m3/h)
接口尺寸/mm
减速机型号
功率/kw
DSF300 5-20 300*400 BW(Y)1815 0.55
DSF400 8-30 400*520 BW(Y)2215 1.0

电动翻板阀法兰参数

方口(mm) 中心距(mm) 外径(mm) 圆口(mm) 中心距(mm) 外径(mm) 螺栓孔(mm)
150 200 240 150 200 250 8-ф11
180 230 280 180 240 280 8-ф13
200 250 300 200 260 300 8-ф13
220 270 330 220 280 320 8-ф13
240 290 340 240 300 340 8-ф15
260 310 360 260 320 360 8-ф15
280 330 380 280 340 380 8-ф18
300 350 400 300 360 400 8-ф18
320 370 420 320 380 440 8-ф18
340 390 450 340 400 450 8-ф18
400 450 500 400 460 500 8-ф18
440 490 550 440 500 560 8-ф18
480 540 600 480 550 610 16-ф18
500 590 640 500 590 650 16-ф18
600 680 740 600 680 750 16-ф18
电动翻板阀日常维护
   1、定期给轴承座注油孔注油保持润滑。
   2、定期清理电机外部灰尘和检查单机散热风扇保持电机正常散热。
